Люки очистных сооружений водоканалов ЛОС, КОС и канализационных насосных станций КНС

После прочтения этой статьи Вы узнаете, как подобрать люки для объектов инженерной и коммунальной инфраструктуры водоканалов по сбору (откачке), повышению уровня, отведению, очистке хозяйственно-бытовых и промышленных сточных вод


Если горловина подземного сооружения выходит на дорожные одежды с покрытием из асфальта, бетона, вибропрессованных камней и плит, возникает проблема устройства тяжелых люков под проезд транспорта для обслуживания системы управления, датчиков, запорно-регулирующей арматуры, комплектующих фильтрации систем стоков.

Советы водоканалам по проектированию люков КОС, КНС

При разработке раздела проектной документации металлических конструкций проектировщикам следует принимать во внимание особенности исполнения опорно-укрывных элементов, их совместимость с компонентами подземного размещения.

Про рекомендации по подбору скрытых люков под брусчатку для архитекторов и проектировщиков рассказали в отдельной статье.

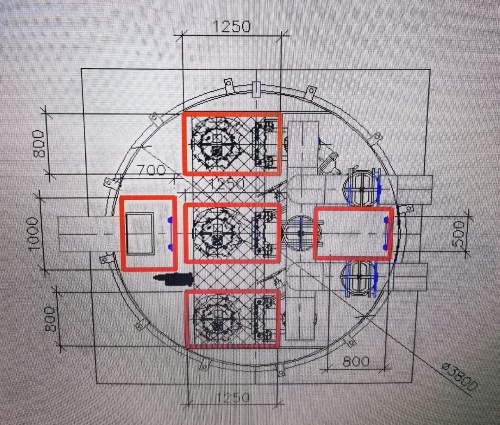

• Близкое расположение друг к другу - конструкторы стараются вписать рамы в диаметр корпуса насосной станции, что чревато соприкосновением бортов, монтажных пластин (крепежных полос). Если два смежных люка крепятся к плите через балку или перегородку 100 мм - могут не лечь на заложенное в проекте посадочное основание при производстве СМР.
• Привязка к посадочному размеру (у изготовителей стальных крышек световой проем ШхД в чистоте меньше посадочного значения - учитывайте эти параметры при планировании внутренних габаритов шахты для перемещения насосных агрегатов, шкафов управления, блоков очистки).
• Сторона расположения петли для удобства открывания и доступа к установкам емкостного и технологического оборудования в горловине колодца.
• Точечный вылет кронштейнов газлифтов, петель и фиксаторов дверцы ниже уровня рамы - при некорректном расчете крепежи могут упереться в штатную заглушку, модули установок биологической очистки.
• Устройство основания плиты перекрытия (бетонного пояса или опалубки) с несущей способностью 25 тонн для установки опорных поверхностей смотровых крышек в уровень уличного покрытия с подгонкой прилегающей дорожной одежды по периметру обечайки.
• Толщина и марка конструкционной стали для усиленного исполнения люков под проезд пожарной техники. Подбор сортового проката уголка и профилей в соответствии с заданным классом грузоподъемности изделий до C250.
• Размер имеет значение: лучше заложить три независимых дверцы, чем одну большую. Малую створку безопаснее поднимать, меньше парусность, лучше геометрия примыкания частей каркаса.
• Материал исполнения металлокаркасов и механизмов в агрессивно среде системы стоков - нержавеющая сталь неокрашенная. Если черновая, то с покрытием горячим цинкованием.
• Запорно-замковые устройства на общественной территории и удобство доступа сотрудников служб водоканала (открывание очистных сооружений на морозе после замерзания).
• Герметичность - уплотнители уличные для защиты от брызг, непрямых осадков.
• Полуавтоматическая фиксация в открытом виде, надежные стопоры при ветровых нагрузках.
• Шарниры с высокой работоспособностью в условиях эксплуатации в зимний период.

Люки в уровень нулевой отметки

Прямоугольные люки из нержавеющей стали типа Контур-Н размером 1,0 х 1,0 м, 1,0 х 1,5 м применяются для закрытия монтажных проемов в перекрытии из монолитного ж/б канализационных очистных сооружений в зоне движения тележек с расходными материалами на верхних участках производства. Для устойчивости к агрессивной среде и механической прочности крышка отделывается рифленым листом, а вместо силуминового замка и газлифтов подъемный механизм комплектуется наружными ригельными задвижками и полуавтоматическим фиксатором.

Люки с высоким бортом, поднятые над отметкой земли

Если горловины колодцев вынесены за пределы дорожных одежд и не мешают движению пешеходов, проезду транспорта, рекомендуем применять  модификацию Лаз-Н с крышкой выше отметки земли. У таких изделий улучшена степень защиты от осадков, потому что края створки с вылетом за габарит рамы загнуты к низу, а гидроизолированный высокий борт выступает барьером для стока поверхностных вод в камеру колодца.
Смотрите пример устройства лаза на поверхностной конструкции заглубленной канализационной насосной станции для перемещения погружных агрегатов по направляющим трубам.



Обратите внимание, что элементы подъемного механизма (полоса над шарнирами 40 мм, кронштейны газовых упоров, ручка) вылетают в чистовой проем, поэтому могут помешать размещению инженерного оборудования и верхнему креплению лестницы.
